股票代碼
920685
920685
在特定領域或情境中，展示產品、服務或解決方案如何被實際應用以解決具體問題的實例
雙層布料通常由不同纖維材質(如棉、滌綸、錦綸等)復合而成，廣泛應用于服裝、產業用紡織品、過濾材料及防護裝備等領域。在質量檢測、成分分析及功能性評價過程中，常需將布料粉碎至均勻粉末狀，以便于纖維成分定量、化學殘留檢測及涂層分離分析。然而，雙層布料韌性高、纖維交織緊密，且可能含有樹脂或涂層，傳統剪刀裁剪、冷凍破碎或普通粉碎機難以將其充分粉碎，易產生纏繞、團聚或粒徑不均等問題。本實驗采用新芝生物高通量組織研磨器SCIENTZ-48對雙層布料進行干磨處理，旨在驗證其在常溫下高效破碎高韌性纖維復合材料的能力，獲得均勻細膩的粉末，滿足紡織檢測、材料分析及產品研發的需求。
傳統研磨方法存在的痛點：
▼組織結構難破：雙層布料纖維密度高、韌性大，傳統剪刀或切割機難以將布料細化至粉末狀態，常殘留片狀或絮狀纖維。
▼易產熱粘連：普通粉碎機高速切割時產生大量熱量，可能導致布料中合成纖維熔融或涂層軟化，造成樣品粘壁、結塊，影響后續分析。
▼粒度不均一：常規粉碎設備難以將布料一次性破碎至均勻細度，粉末中常混雜長短不一的纖維碎屑，干擾提取效率與檢測重現性。
▼處理效率低下：手工剪碎或液氮冷凍研磨耗時費力，且每次處理量有限，難以滿足批量樣品前處理需求。
實驗準備：
實驗樣品：雙層復合布料(韌性高)
實驗目的：驗證新芝生物高通量組織研磨器SCIENTZ-48在常溫干磨條件下，能否高效破碎雙層布料的高韌性纖維結構，避免熱熔粘壁現象，獲得色澤自然、粒度均勻的細膩粉末，滿足纖維成分分析、涂層分離檢測、有害物質篩查及材料改性質控等后續應用的要求。
實驗設備：
實驗耗材：15ml研磨罐、18mm研磨珠1顆、6mm研磨珠2顆、3mm研磨珠若干
實驗步驟：
樣本準備：取適量雙層布料，預先剪切成小片后置于15ml研磨罐中。加入18mm研磨珠1顆6mm研磨珠2顆，并根據布料韌性適量補充3mm研磨珠。樣品與研磨珠總體積不超過研磨罐容量的二分之一，確保研磨珠有足夠運動空間。
參數設置：設置研磨頻率為65Hz(布料韌性高，可采用較高頻率)，單次運行時間60秒，研磨兩次。本實驗為干磨，無需添加任何溶劑。
進行研磨：將研磨罐裝入適配器，對稱配平后鎖緊艙門，啟動研磨程序。設備通過高頻三維振蕩帶動研磨珠撞擊、剪切樣品，實現布料的快速剝離和粉碎。
結束取樣：研磨完成后，打開研磨罐，即可獲得均勻細膩的布料粉末，無可見片狀殘留或纖維團聚。
實驗結果：

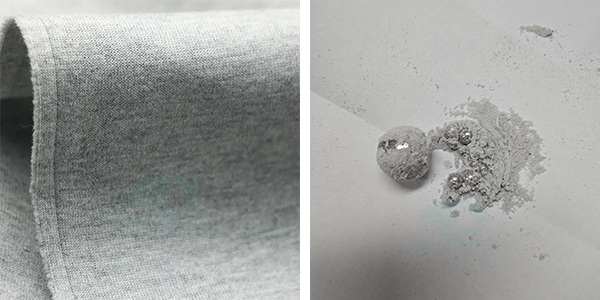

左：研磨前;右：研磨后
經高通量組織研磨器SCIENTZ-48處理后，雙層布料由原本的韌性片狀轉變為均勻細膩的粉末，粉末松散，無可見大顆粒或纖維絮團，色澤自然(無焦黃熱變)，粒度分布均勻，可直接用于纖維成分定量、涂層分離分析、色譜檢測或材料改性研究。
注意事項：
▲雙層布料韌性較高，建議預先剪切成小片后再進行研磨，并適當延長研磨時間，有助于提升破碎效率。
▲裝樣量不宜過多，避免因樣品堆積導致研磨不均勻或罐內過熱。
▲設備運行前務必對稱配平適配器，確保運行平穩，延長儀器壽命。
▲布料若含涂層或易熱敏成分，研磨后粉末應密封避光保存，避免光照或吸濕影響后續分析。
▲若需更細粉末，可過篩后對粗粒進行二次研磨，或適當增加研磨珠數量。
實驗結果表明：新芝生物高通量組織研磨器SCIENTZ-48能夠高效處理雙層布料這類高韌性、纖維交織緊密的材料樣品，在常溫條件下實現快速破碎，獲得粒度均勻的細膩粉末，且有效避免熱熔粘壁及纖維纏繞問題。該方法操作簡便、重復性好，顯著提升了紡織材料及復合面料前處理的效率與質量，適用于紡織檢測、材料研發、安全性能評估及相關產業中的樣品制備環節。
下一篇：沒有了
24小時服務熱線 18106650612
